Обзор гоночного квадрокоптера Align MR25

Также достаточной популярностью у гонщиков пользуется FPV-квадрокоптер Align MR25. Купить данный дрон можно примерно за 33 000 рублей.

Он прекрасно скомбинировал в себе все последние разработки. Пульт радиоуправления этого квадрокоптера использует микропроцессор в 32 бита, что гарантирует повышенную стабилизацию и высокоуровневую надежность при полетах. К тому же при съемке идет передача видео на любой мобильный гаджет при помощи приложения. Приложение поддерживается следующими операционными системами: iOS и Android. Оно гарантирует передачу видео с высокой скоростью независимо от дистанции.

Также корпус квадрокоптера снабжен светодиодными лампами, цвет которых можно спокойно поменять при помощи приложения. Помимо прочего, при помощи приложения можно регулировать уклон двигателя для более эффективного полета в зависимости от направления и ветра.

Запись видеопотока ведется в разрешении HD 1080р со скоростью 30 кадров в секунду. Запись идет на microSD карту, объемом в 32 Гигабайт. На контроллере отображаются данные о полете: продолжительность, координация, режим управления, режим видеокамеры, записи видео, а также предупреждения о разрядке аккумуляторной батареи.

Корпус квадрокоптера выполнен из пластика, обладающего ударопрочными качествами. Это обеспечивает защиту летательного аппарата при падениях и столкновениях.

Питание аккумуляторной батареи распределяется между контроллером полета, двигателем, видеокамерой, подвесом и панелью. Имеются сигналы при снижении скорости и повороте, что обеспечивает максимальную реалистичность при FPV-аэрогонках.

Проводить гонки на этом квадрокоптере можно в любое время года – диапазон температур составляет от -20 до +65 градусов по Цельсию.

Видеокамера также может снимать со скоростью 60 кадров в секунду, если выбрать режим качества в 720р. Формат видео, который записывается карту памяти, — avi. Разрешение видеоизображений составляет 5 Мегапикселей при скорости в 30 кадров секунду и 3 Мегапикселя при 60 кадрах в секунду. Угол обзора камеры достаточно высок – 90 градусов.

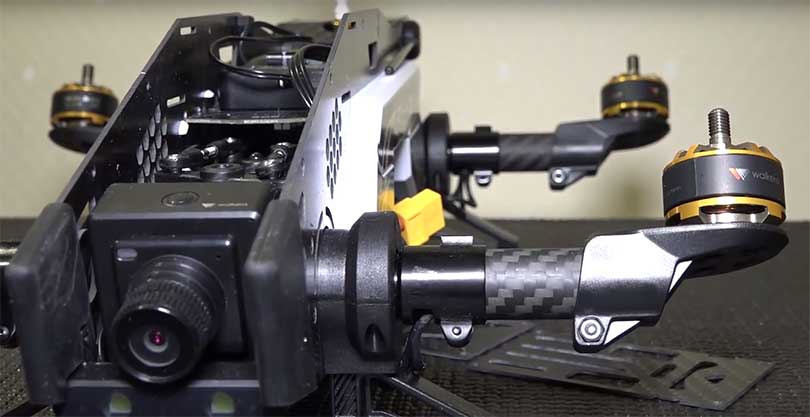

Walkera Furious 320

Еще одним ярким представителем гоночных квадрокоптеров от Walkera является модель Furious 320. Модель более сбалансирована и имеет заметные улучшения, по сравнению с 250 серией.

Технические характеристики:

  • Размер — 32 х 25 х 12 сантиметров;
  • Вес — 800 грамм;
  • Время работы аккумулятора в полете — 8-9 минут;
  • Дальность полета — около 1 километра;
  • Передатчик — DEVO-10;
  • Приемное устройство — DEVO-RX712;
  • Полетный контроллер — Furious 320;
  • OSD — Furious 320 OSD;
  • Моторы — бесколлекторные wk-ws 28 015 CW/CCW;
  • Регуляторы оборотов — бесколлекторные Furious 320 CW/CCW;
  • Аккумулятор — 14.8 Вольт, 2600 мАч, 30С, 4S Li-Po;
  • Видеокамера — 1920 х 1080, 60 кадров в секунду;
  • Формат видео — MOV;
  • Разрешение фотографий — 4000 х 3000 пикселей;
  • Формат фото — JPEG;
  • Карта памяти — SD объемом 32 гигабайт;
  • Камера 800 ТВЛ — PAL/NTSC;
  • Вход — постоянное напряжение 12 Вольт;
  • FPV — 5.8 Ггц;
  • Каналы — 4 и 8.

Аппарат предназначен для гонок и готов к полету сразу же после распаковки. Будьте внимательны, в отличие от модели 250, у этой Waklera отсутствует GPS модуль! Стоимость квадрокоптера Walkera Furious — 320 — 41000 рублей.

Гоночный квадрокоптер Фантом

Как известно, последним дроном от компании DJI стала модель Phantom 4, которая появилась в продаже в 2016 году. Модель сразу же стала известной благодаря своей системе безопасного облета препятствий, и, конечно же, спортивному режиму.

В этом режиме квадролет способен развивать невероятную скорость — 72км/ч, чем не может похвастаться ни одна предшествующая модель Фантомов. Третий Фантом может развить скорость до 56 километров в час. Второй — 54 км/ч. Кстати, производитель не рекомендует на второй модели развивать максимальную скорость.

Несмотря на то, что «четверка» почти на треть быстрее своих предшественников, она вовсе не является спортивной единицей, которая обязана участвовать в гонках. Ведь главным предназначением мультикоптера от DJI является профессиональная воздушная съемка с использованием продвинутой видеоаппаратуры.

Поэтому если вы ищете квадрокоптер для гонок, то рекомендуем вам все же выбрать одну из моделей, о которых было сказано выше в этой статье. Они стоят дешевле и заточены как раз под скоростные полеты, даже несмотря на то, что многие из них уступают в скорости четвертому Фантому.

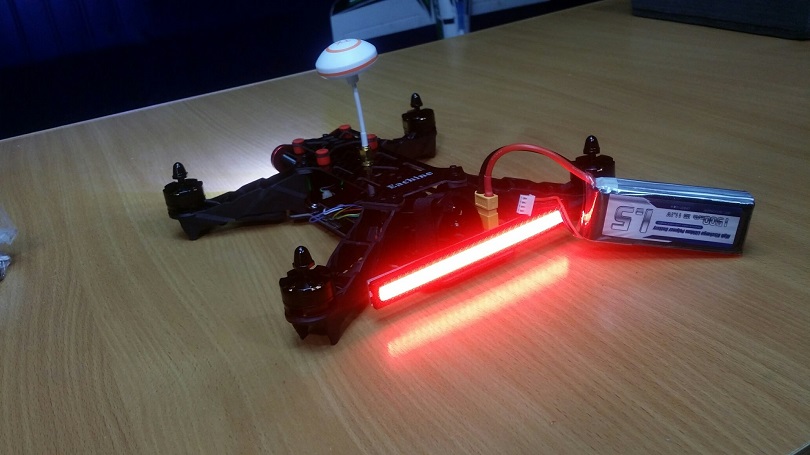

Гоночный квадрокоптер ImmersionRC Vortex 250 PRO

Перед нами настоящий спортивный квадрокоптер, обладающий лучами 4 мм, двигателями 220 4КВ 2300. Камера — Fat Shark. Внутри корпуса расположена специальная плата для video link, которую можно менять на 25 и 30 милливатт.

Рама квадрокоптера разработана в Швейцарии. На задней части корпуса расположены сигнальные светодиоды, кнопка для настройки и кнопка для программирования. Разъем закрывается резиновой крышечкой.

На коптере установлены 20 амперные регуляторы. Это сделано для того, чтобы в случае падения беспилотника, когда его винты резко останавливаются, двигатели не повредились. У этих регуляторов имеется прошивка One Shot, что делает их работу стабильнее и быстрее.

Контроллер сделан на базе Naza 32, при этом он имеет прошивку Clean Flight, которая является самой популярной в среде гоночных мультикоптеров. Версия контроллера — F3, что позволяет записывать все данные о полете в специальный бокс контроллера объемом 8 мегабайт.

Комплектация:

  • Запасные пропеллеры — 4шт;
  • Площадка для крепления камеры Go Pro — 1шт;
  • Провод для подключения разных видов приемников — 2шт;
  • Гоночный коптер — 1шт;
  • Батарейные ремни — 2шт;
  • Антенна Spiro Net Omni 5.8 Ггц — 1шт;
  • Кабель PPM — 1шт;
  • Кабель Спектрум — 1шт;
  • Кабель Sbus — 1шт;
  • Пропеллеры ОЕМ Gemfan 504BN.

Отдельно придется приобрести:

  • Пульт управления на 6 каналов и больше, например, Спектрум DX6;
  • Аккумулятор 3-4S (Align 13001Т);
  • Зарядное устройство для аккумулятора 3S, IMAX B3 COM 35W;
  • Видеоочки с приемником для FPV Fatshark.

На дроне установлен видеолинк на 350 милливатт. Такой показатель немного превышает норму для полетов внутри помещений. В этом случае можно установить внутри модуль с меньшим показателем. Этот модуль также можно приобрести у производителя Эммерсон.

Благодаря функции OSD, квадрокоптер можно полностью настроить при помощи пульта управления и видеолинка. После этого останется добавить лишь свой сателит или приемник, чтобы произвести первый полет.

Квадрокоптер Eachine Racer 250 FPV

К примеру, квадрокоптер Eachine Racer 250 FPV, по мнению многих пользователей летательных аппаратов на форуме, является достаточно удачной моделью. Объясняется это сочетанием возможностей, цены и качества аппарата.

Прототипом данной модели является Walkera Runner 250. Однако китайская копия Eachine Racer 250 FPV ничем не уступает своему вдохновителю. Такое же высокоэффективное и удобное шасси 250.

Производитель оборудовал свой аппарат шестиосевым гироскопом, обеспечивающим максимальную стабильность при полете и маневрах. Аккумулятор, установленный на дроне, литий-полимерный с емкостью 1500 миллиампер-час.

Радиус уверенного полета — 250-300 метров. Размеры коптера составляют 220х233 миллиметра при высоте в 50 миллиметров. Вес аппарата – 400 грамм, что делает его весьма легким для осуществления высокоскоростных полетов.

Камера 1000TVL снимает в режиме HD. Также есть поддержка HD night, что обеспечивает возможность съемки ночных полетов квадрокоптера.

Производители предусмотрели наличие дополнительных функций и модулей, предоставляемых операторам при управлении коптером на трудных маршрутах. К примеру, есть возможность подключать различные устройства: экран, а также виртуальные очки Это позволит управлять им от первого лица.

Основной момент в данной модели – летательный аппарат не рассчитан для начинающих в аэрогонках, несмотря на превосходную управляемость за счет отличной системы стабилизации. Высокоскоростные полеты представляют большую опасность для самого квадрокоптера в руках неопытного оператора.

Из достоинств аппарата стоит отметить относительно простой подход к комплектации коптера от производителя – аппарат сразу же готов к полету после удаления упаковки. Расположение аккумуляторной батареи дрона внутри рамы обеспечивает защиту от разрушения и механических повреждений при авариях и падениях.

Коптер выполнен из высокопрочного материала, что позволяет ему выходить целым при любых падениях и столкновениях. Дизайн корпуса достаточно эффектен. Он оснащен светодиодной подсветкой, которая располагается на голове коптера и в его задней части. Это помогает при полетах в ночное время суток.

Из недостатков Eachine Racer 250 FPV Drone стоит отметить вышеуказанное предназначение дрона – наличие опыта у гонщика. Он крайне привередлив к условиям полета – вдали от домов и линий электропередач и при наличии хорошей погоды.

Но всё же, это отличный вариант для профессиональных гонщиков.

Walkera Rodeo 150 Basic

Компания Walkera уже давно стала признанным лидером на рынке квадролетов по производству скоростных летательных аппаратов. Одним из таких стала модель Родео 150. Она способна делать сумасшедшие ускорения. При этом, благодаря контроллерам скорости, ей удается отлично маневрировать на поворотах. Резко сбрасывать скорость и тут же увеличивать ее. Благодаря небольшим размерам, она может пролететь там, где многие дроны просто застревают.

Характеристики:

  • Вес — 210 грамм;
  • Размеры — 14 х 15 х 8 сантиметров;
  • Материал — Пластик;
  • Конструкция — модульно-блочная;
  • Трансляция живого видео по каналу 5.8 Ггц;
  • Камера на 600 ТВЛ;
  • Время полета — 7-8 минут;
  • Цвет корпуса — белый или черный.

Несмотря на свои небольшие размеры, Walkera не предназначена для полетов внутри помещений и уж точно под стулом, как это нарисовано на сайте Бангуд, она точно пролететь не сможет.

Квадрокоптер представляет собой модульный вариант. Он полностью закрыт и на первый взгляд очень трудно представить, с чего начать, чтобы его разобрать. Дрон летает на двух-баночном аккумуляторе, поэтому моторы не смогут поддерживать версию 3S и выше.

Камера 600 ТВЛ. Отличительной особенностью камеры является возможность сильного изменения угла наклона. Даже если держать коптер под почти 90 градусным углом, камера сможет «смотреть» строго вперед.

Передающее устройство посылает сигнал по одному из 40 каналов. Каналы можно менять, открыв специальный люк на верхней части Волкеры.

Есть у этой модели и два неприятных свойства. Во-первых, на верхнюю часть аппарата нельзя установить свою экшн-камеру, потому что поверхность очень выгнутая. Во-вторых — это батарея. Производитель почему-то создал отсек с разъемами только под свои «родные» батареи.

В комплекте поставляется батарея на 850 миллиампер часов, которая способна (по словам производителя) проработать до 8 минут. Запасной аккумулятор стоит очень дорого: более 14 долларов. На практике получается, что дрон может пролетать лишь 4-5 минут.

Но с другой стороны, этот аккумулятор держится в отсеке как влитой. При краше или падении батареи обычно вылетают из отсеков, а в нашем случае этого не происходит. Поэтому после падения батарея продолжает подавать энергию и коптер подает звуковые сигналы. Благодаря этому его гораздо проще найти в высокой растительности.

Из плюсов стоит отметить наличие контроллера F3. Благодаря этому пользователь сможет без труда обновлять прошивку и находить ее на официальном сайте Волкеры.

Пульт управления DEVO-7 подойдет только для полетов средней дальности (150-200 метров). Поэтому если у вас будет возможность раскошелиться, то приобретите аппаратуру управления версии BNF.

Комплектация:

  1. Квадрокоптер — 1шт;
  2. Камера — 1шт;
  3. Аппаратура управления — 1шт;
  4. Аккумулятор — 1шт;
  5. Зарядное устройство — 1шт;
  6. Запасные винты — 4шт;
  7. Кабель USB-micro — 1шт;
  8. Инструкция — 1шт.

Требуется дополнительно приобрести:

  • Устройство для отображения видео. Очки или монитор;
  • Батарейки для пульта управления.

Видеокамера выдадет низкокачественное изображение. Картинка очень мутная и по ней трудно ориентироваться, особенно если летать в видео-шлеме. Видеоочки эту проблему решают частично, поэтому если есть выбор, то пользуйтесь именно очками.

Walkera Runner 250 Advance с GPS

Walkera продается вместе с рюкзаком, в котором ее удобно переносить. В последнее время стало популярным приобретать дрон, в комплектации которого еще есть и рюкзак.

Технические характеристики аппарата:

  • Скорость по горизонтали — 40 километров в час;
  • Длительность работы батареи в полете — 12 минут;
  • Радиус действия пульта управления — 900 метров;
  • Размеры коптера — 22 х 20 х 9 сантиметров;
  • Аккумулятор — 7.4 Вольт, 2200 миллиампер часов;
  • Передача видео — 5.8 Ггц.

Производитель предлагает на выбор три вида комплектации. Первый — минимальная, когда квадрик полностью разобран и в его комплектации только самые важные запасные детали. Второй — Basic 1. Коптер полностью собран и готов к полету. Наконец, третий — Basic 2. Здесь аппарат укомплектован видеокамерой.

При покупке варианта с возможностью полета в FPV, пользователь получает в подарок еще и очки, чтобы управлять дроном, находясь далеко от него. Разницы между очками и монитором на пульте управления почти нет. В обоих случаях пилот сможет не только видеть картинку перед коптером с помощью видеострима, но еще и полетные данные:

  • время полета;
  • уровень заряда аккумулятора;
  • положение коптера;
  • напряжение батареи;
  • скорость.

Существует еще одна версия комплектации Walkera — Advanced. Помимо всех вышеперечисленных опций, коптер этой версии оснащен еще и датчиком GPS.

Благодаря ему оператор может полностью производить контроль над скоростью мультикоптера, отслеживать его положение на карте и в случае надобности вернуть аппарат к месту старта в автоматическом режиме.

Камера 800 TVL производит довольно сносное видео, особенно с учетом быстрого передвижения Валкеры. Тем не менее, ее всегда можно заменить на более дорогую аппаратуру.

Корпус этого гоночного аппарата сделан из карбонового материала, который славится своей прочностью и одновременно с этим — легкостью. Обладая таким корпусом, беспилотник может летать очень быстро и при этом ему не страшны различные краши и падения. Разумеется, в разумных пределах.

Летательный аппрат сконструирован по модульной схеме, что позволяет даже неопытному коптероводу без труда заменить любую деталь в своем дроне, разбирая и собирая его блок за блоком.

Оригинальные аккумуляторы для этого гонщика не очень хороши в плане долговечности и надежности. Если вы хотите летать дольше и безопаснее, тогда откажитесь от приобретения родных волкеровских батарей.

Подсветка аппарата выполнена оригинально. Сзади и спереди установлены сигнальные фары, светящиеся красным цветом. Если коптер поворачивает вправо, то спереди загорается правая фара, если влево — соответственно, левая. Пилот получает возможность предупреждать о своих маневрах.

Аппаратура управления, поставляющаяся в комплекте (DV-7), не является самой мощной. Ее, к сожалению, не хватает для того, чтобы полноценно летать между деревьями и другими объектами. Тем не менее, если связь с аппаратом пропадает, то благодаря GPS датчику, дрон не падает и не улетает — он просто зависает на месте. В таком случае пилот получает уведомление, что сигнал пропал, после чего, отправившись искать Волкеру, он с легкостью может ее найти.

Квадрокоптер может упасть или удариться об какой-нибудь предмет только в случае, если это будет ошибка пилота. Предвидя, что основной частью, которая будет принимать на себя все эти удары, будет фронтальная, производители создали своеобразную пластиковую маску, надетую на переднюю часть квадролета.

Полет

Перед взлетом необходимо настроить компас, акселерометр и гироскоп. Для калибровки гиро необходимо правый стик отвести вниз, а левый — вниз и вправо. Акселерометр: правый вниз, а левый — вверх и вправо. Наконец, компас. Оба стика нужно свести вниз, при этом правый на 7 часов, левый — на 5. Светодиоды на дроне начнут мигать. Теперь можно взять дрон в руки и начать его переворачивать по длине, повернув камерой к себе, затем в правую боковую сторону.

После этого его нужно перевернуть так, чтобы низ оказался внизу, а камера смотрела от пилота. После чего повернуть его камерой вниз и сделать вращение

Внимание, меняя позицию, каждый раз необходимо делать один полный оборот квадролета вокруг своей оси, не больше.

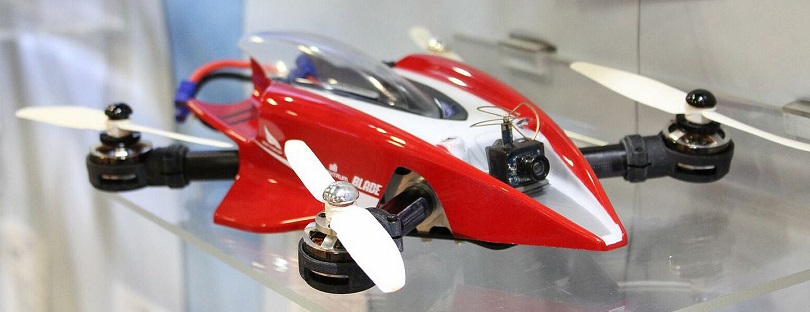

Популярный для аэрогонок Blade Mach 25

Стоит отметить ещё квадрокоптер Blade Mach 25. Его корпус выполнен из высокотехнологического углеволокна с алюминиевыми вставками, придающими модели легкость, высокую прочность и надежность. Единственное традиционное уязвимое место дрона – пропеллеры.

https://youtube.com/watch?v=lgHZdXxLjQw

Также имеет возможность полета в ночное время суток за счет встроенных светодиодных подсветок. Производительность двигателей квадрокоптера высока благодаря мощным моторам, которые наклонены вперед.

Помимо прочего, он снабжен FPV-микрокамерой, которая имеет превосходный обзор для аэрогонок.

Модель идет уже готовой сборки. Это дает возможность просто достать беспилотник из коробки и начать летать. Корпус снабжен креплениями, которые гасят вибрации, что обеспечивает стабильный полет и четкую картинку.

Недостатком этого квадрокоптера является отсутствие возможности дистанционного управления положением камеры. Однако это ничуть не мешает полноценному наслаждению гонкой. Максимальное время полета составляет примерно 14 минут.

Габариты устройства — 210х210 миллиметров при высоте в 80 миллиметров. Масса – 505 грамм.

RoboCat 270 и 280

Отличительной особенностью RoboCat является то, что дрон не готов к полету сразу после распаковки. Пилоту придется делать это самостоятельно, руководствуясь либо инструкцией, прилагаемой к летательному аппарату, либо пользуясь видео-мануалами на видео-хостингах типа Youtube или Vimeo.

Стоимость квадролета на сегодняшний день — 6600 рублей. Всего доступно четыре цвета: зеленый, фиолетовый, оранжевый и желтый.

Квадрик оснащен системой видеопередачи, а также устройством наложения телеметрии для отслеживания полетных данных. При желании пользователь может интегрировать модуль Wi-Fi, с целью управления квадролетом посредством смартфона или планшета.

В этом случае придется загружать приложение, при помощи которого станут доступны следующие функции:

  • арминг;
  • взлет;
  • полет по выбранным точкам;
  • смена режимов полета;
  • режим «следуй за мной»;
  • безопасная посадка.

Технические характеристики:

  • Рама квадрокоптера — Tarot 280 Robocat;
  • Двигатели — Tarot MT 2204-1550kV;
  • Ругляторы двигателей — EMAX Nano 12A;
  • Пропеллеры — Tarot 6 x 4.5;
  • Полетный контроллер — АРМ mini v 3.1;
  • GPS — Neo 7M со стойкой;
  • Аккумулятор — Aeolian 3S 2200 mAh;
  • Время полета — 8-9 минут;
  • Вес полетный — 540 грамм;
  • Размер пропеллеров — 18 сантиметров;
  • Потребляемое напряжение — 10А;
  • Камера — Tarot 600TVL FPV;
  • Устройство наложения телеметрии — Mini OSD;
  • Видеопередатчик и видеоприемник — Tarot 600mBT;
  • Аппаратура управленя — Fly Sky FS -i6.

Помимо дополнительной установки Wi-Fi модуля, пользователь может также заказать установку других комплектующих и дополнительных запасных частей. Об этом следует договориться с менеджером по продажам.

Комплектация:

  1. Рама — 1шт;
  2. Моторы — 4шт;
  3. Полетные контроллеры — 4шт;
  4. Полетный контроллер СС3Д — 1шт;
  5. Набор инструментов — 1шт.
