Наиболее распространенные классы защиты и область их применения

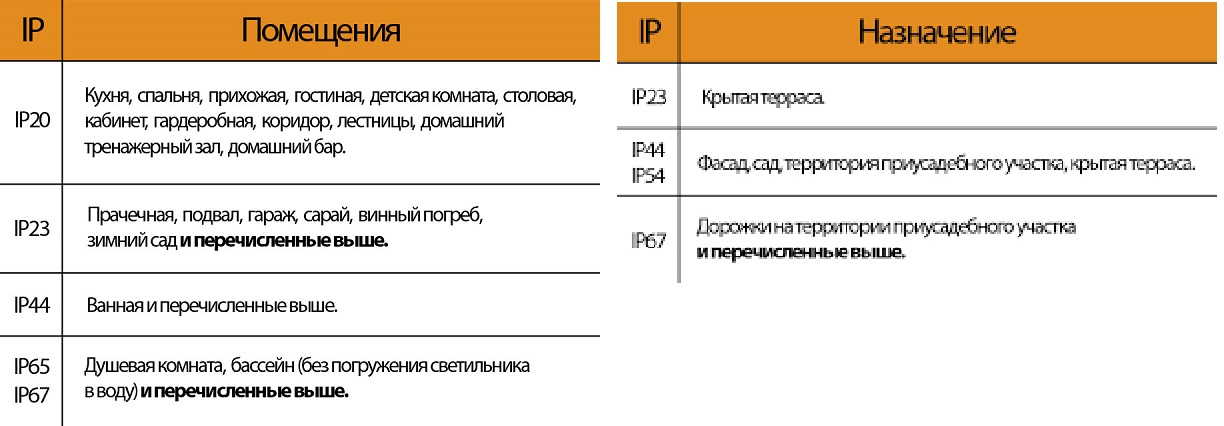

Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.

  • IP 20
    . Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
  • IP 21/22
    . Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
  • IP 43/44
    . Оборудование может использоваться во влажных помещениях.
  • IP 54/55
    . Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
  • IP 67/68
    . Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.

В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.

Соединительная монтажная коробка со степенью защиты IP54.

Соединительная монтажная коробка со степенью защиты IP65.

International Protection Marking
(в переводе с англ.
 -
 «международные коды защиты») :п. 4.1 – классификация способа защиты, обеспечиваемого оболочкой технического устройства от доступа к опасным частям, попадания внешних твёрдых предметов и (или) воды и проверяемого стандартными методами испытаний :п. 3.3 . Регулируется стандартами IEC 60529 (DIN 40050, ГОСТ 14254).

Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, с необязательным добавлением конкретизирующей буквы, первая из которых означает защиту от попадания твёрдых предметов, вторая – от проникновения воды .

Код имеет вид IP(XX)
, где на позициях X находятся цифры либо символ X, если степень не определена. За цифрами могут идти одна или две буквы, дающие вспомогательную информацию. Например, бытовая электрическая розетка может иметь степень защиты IP22 – она защищена от проникновения пальцев и не может быть повреждена вертикально или почти вертикально капающей водой.

Максимальная степень защиты по этой классификации – IP68: то есть пыленепроницаемый прибор, выдерживающий длительное погружение в воду под давлением. В данное время максимальная степень защиты – IP69-K: маркировка корпусов изделий, выдерживающих высокотемпературную мойку под высоким давлением .

Маркировка корпуса электроприборов

Корпуса, выпускаемые промышленностью, имеют разные классы защищённости. Их классификация принята в 1996 году на заседании Международного совета по стандартизации, метрологии и сертификации. Межгосударственный стандарт ГОСТ 14254-96 (МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)» предназначен для стандартизации групп электротехнических изделий и приборов, рассчитанных на работу под напряжением до 72,5кВ.

Согласно МЭК 529-89, маркировка защитных корпусов имеет код IPXX.

Внимание!
Значение характеристической цифры в маркировке может быть заменено на символ «Х», например, IPХ1 или IPХХ. Если у вас электроизделие имеет такую маркировку, это значит, что на данный вид защиты его корпус не тестировался

Что обозначает первая цифра в маркировке IPXX

Первое число определяет степень защиты прибора от проникновения в него твёрдых частиц. Находится в диапазоне от 0 до 6.

Таблица кодов защиты

КодЗащита
оборудование не защищено
1от проникновения твёрдых частиц размером более или равным 50 мм
2защищает от попадания внутрь предметов размером от 12,5 мм
3препятствует попаданию внутрь частиц диаметром более 2,5 мм
4не пропускает твёрдые частицы размером более 1 мм
5оборудование частично защищено от пыли
6электрооборудование полностью пылезащищено

Расшифровка второй цифры в маркировке IPXX

Вторая цифра характеризует класс защищённости изделия от попадания внутрь корпуса влаги и воды. Находится в диапазоне от 0 до 8.

Таблица кодов защиты

КодЗащита
устройство не защищено
1изделие защищено от вертикально падающих капель
2предохраняет прибор от вертикального каплепадения, при этом сам прибор может находиться под углом до 15° к направлению падения капель
3изолирует электроприбор при дождевании, капли могут при этом падать как вертикально, так и под углом 60° включительно
4предохраняет электроизделие при полном обрызгивании
5возможность не пропустить внутрь жидкость от струи низкого давления
6изолирует от водяной струи высокого давления
7допускается временное погружение электроприбора на глубину до 1 м
8разрешается длительное погружение электрооборудования на глубину более 1 м

Таким образом, если оборудование относится к группе IPX1 или IPX2, то его можно эксплуатировать при небольшом дожде. Если IPX3 или IPX4 – то при сильном дожде, если IPX5 и IPX6 – то возможно его мытьё под струёй воды из крана на кухне или ванной.

Электроизделия класса IPX8 можно использовать для работы под водой. В инструкции к приборам этой группы указывается величина предельно допустимой глубины погружения.

Обычно в технических характеристиках приборов предназначенных для использования в агрессивной внешней среде фигурируют буквы IPX. Давайте разберемся что это, о чем нам должно говорить и каким оно бывает.

Когда Вы ходите в поход и попадаете в туман или под дождь, Вы, естественно, хотите быть уверенными в работоспособности своих фонарей в подобных погодных условиях. Для Вашей уверенности и существует это обозначение!

Самым популярным и часто встречающимся является обозначение IPX7. Такая техника как эхолоты, большая часть туристических GPS навигаторов и навигационной морской техники, а также морские акустические системы соответствуют требованиям IPX7 по влагозащите – это очень полезный стандарт для пользовательской электроники. Соответствующие этому стандарту приборы гарантируют свою работоспособность в любых условиях при использовании на велосипеде, при пробежках или даже при падениях, попадании под дождь и т.д. Некоторые устройства разработаны в соответствии со стандартом IPX6, являющимся более “слабым” стандартом по сравнению с IPX7, не предоставляющим возможности погружения в воду.

IPxx – так выглядит в полном формате международный стандарт который придумали для удобства оценки уровня пыле- и влагозащищенности приборов.

Полное расшифрование кодовКод IPхх в системе международного стандарта IEC выглядит следующим образом:

1. Алфавитный символ IP – International Protection

2. Первая цифра (от 0 до 6) указывает степень защиты от проникновения твердых инородных предметов. 3. Вторая цифра (от 0 до 8) указывает степень защиты от проникновения воды.

Описание первой цифры кода: 0-6 0 (IP0) – Прибор не защищен 1 (IP1) – Защита от проникновения твердых посторонних предметов диаметром 50 мм и более. Предметы диаметром 50 мм не проникнут внутрь прибора. 2 (IP2) – Защита от проникновения твердых посторонних предметов диаметром 12,5 мм и более. Предметы диаметром 12,5 мм не проникнут внутрь прибора. 3 (IP3) – Защита от проникновения твердых посторонних предметов диаметром 2,5 мм и более. Предметы диаметром 2,5 мм не проникнут внутрь прибора. 4 (IP4) – Защита от проникновения твердых посторонних предметов диаметром 1 мм и более. Предметы диаметром 1 мм не проникнут внутрь прибора. 5 (IP5) – Прибор пылезащищен. Проникновение пыли полностью не устранено, но пыль не проникнет внутрь прибора в количествах, способных служить препятствием удовлетворительной работе прибора или ухудшить безопасность эксплуатации. 6 (IP6) – Прибор пыленепроницаем. Проникновение пыли полностью отсутствует.

Описание второй цифры кода: 0-80 – Прибор не защищен. 1 – Защита от вертикально падающих капель воды.Вертикально падающие капли не окажут вредного воздействия на прибор. 2 – Защита от вертикально падающих капель воды при наклоне корпуса прибора до 15°.Вертикально падающие капли воды при наклоне корпуса прибора до 15° капли не окажут вредного воздействия на прибор. 3 – Защита от водных брызг.Водные брызги, распыляемые под углом до 60° к любым вертикальным поверхностям прибора, не окажут вредного воздействия на прибор. 4 – Защита от распыления воды.Распыление воды в любом направлении к прибору не окажет вредного воздействия на прибор. 5 – Защита от попадания струй воды.Струи воды, попадающие на прибор под любым углом, не окажут вредного воздействия на прибор. 6 – Защита от сильных струй воды.Сильные струи воды, попадающие на прибор под любым углом, не окажут вредного воздействия на прибор. Во время тестирования на объект воздействуют водой со всех углов, выдаваемой через сопло 12,5 мм в объеме 100 литров в минуту при давлении 100 кН на квадратный метр с расстояния в 3 метра. Устройство не должно прекращать работать и не иметь даже слабого водопроникновения. 7 – Защита от временного погружения в воду.Временное погружение в воду не окажет вредного воздействия на прибор при стандартных условиях давления и продолжительности погружения. 8 – Защита от продолжительного погружения в воду.Продолжительное погружение в воду не окажет вредного воздействия на прибор при стандартных условиях.

Например:

Светодиодный фонарь Spotlight Search имеет степень пыле- и водозащиты IPX7. Это значит, что данный прибор герметичен и защищен от временного погружения в воду, а также выдерживает погружение на глубину 1 метр в течение 30 минут.

Подводный фонарь Magicshine MJ-850 имеет степень пыле- и водозащиты IP68. Это значит что полностью защищен от длительного погружения в воду.

Если Вы собираетесь приобрести фонарик для туристических или велосипедных походов, рыбалки, походов за грибами или еще каких либо приключений на свежем воздухе, то обязательно убедитесь в том, чтобы прибор соответствовал стандарту влагозащищенности IPX7.
